Miksi vaakasuuntaisen painovoiman HGTU:n vaijeriköydet katkeavat usein? Perussyyanalyysi ja käytännön tarkistuslista

2026-07-08 0 Jätä minulle viesti

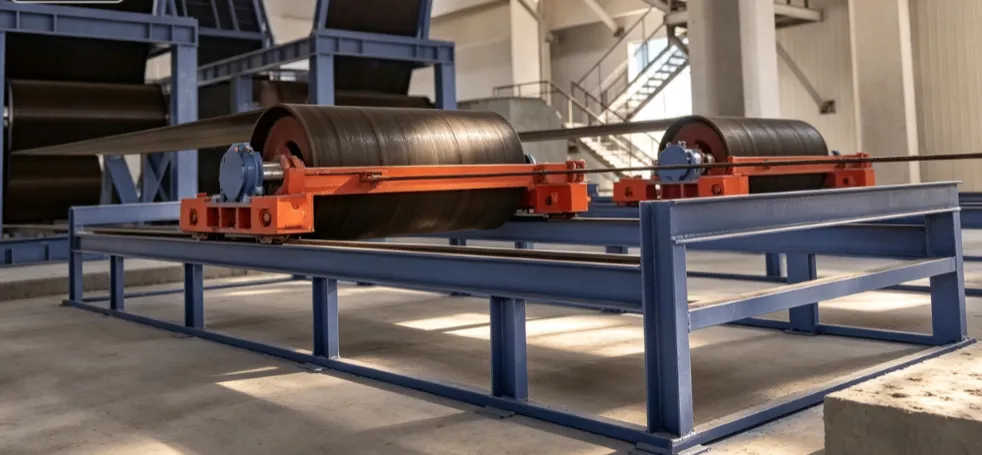

Horizontal Gravity Take-up (HGTU)

Raskaiden irtotavaran käsittelyjärjestelmissä äkillinen vaijerivika aHorisontaalinen painovoiman otto (HGTU)on erittäin vaarallinen. Useita tonneja painavan vastapainon odottamaton pudotus ei ainoastaan aiheuta kalliita suunnittelemattomia seisokkeja, vaan myös katastrofaalisia turvallisuusriskejä. Miksi nämä vaijerit katkeavat niin usein? Alla on 7 keskeistä epäonnistumisen syytä ja käytännöllinen vianmäärityksen tarkistuslista paikan päällä.

A.7 Pääsyyt vaijerivaurioihin vaakasuuntaisissa painovoiman ottamisessa (HGTU)

1. Taivutusväsymyshäiriö

VaijeriHorisontaalinen painovoiman otto (HGTU)altistuu monimutkaisille vaihteleville rasituksille, kun se kulkee toistuvasti pyörän yli käytön aikana.

Huomautus: Sisäpuoliset johdot kuluvat yleensä nopeammin kuin ulommat säikeet. Tämä hajoaminen tapahtuu syvällä rakenteen sisällä, mikä tekee siitä erittäin piilossa peruspintatarkastuksissa.

2. Ei optimaalinen pyörän ja köyden halkaisijasuhde (D/d-suhde)

Globaalit suunnittelustandardit (kuten CEMA) määrittelevät, että pyörän nousun halkaisijan ja köyden nimellishalkaisijan (D/d) suhteen on oltava vähintään 20:1 - 40:1. Alimittaiset pyörät pakottavat vaijerin liian tiukalle säteelle, mikä kiihdyttää taivutusväsymistä eksponentiaalisesti.

3. Riittämätön turvallisuustekijä ja jännityshäiriöt

Irtotavaraa käsittelevien kuljettimien vastaanottovaijereiden vetoturvakerroin ei saa koskaan olla pienempi kuin 5,5. Päinvastoin, riittämätön kireys aiheuttaa hihnan löysyyttä käynnistyksen tai sammutuksen aikana, mikä synnyttää massiivisia dynaamisia iskukuormituksia, jotka napsauttavat köyden.

4. Mekaaninen kuluminen ja sisäinen hankaus

Jatkuva kova kitka vaijerin välilläHorisontaalinen painovoiman otto (HGTU)ja kuluneet pyörän urat tai väärin kohdistetut ohjauspyörät vähentävät tasaisesti metallista poikkileikkausalaa ja heikentävät sen kokonaiskuormankantokykyä.

5. Korroosio ankarissa ympäristöissä

Kosteissa, avolouhoksissa tai kemiallisesti aggressiivisissa kaivosympäristöissä kosteus ja syövyttävät elementit aiheuttavat pistekorroosiota metallipinnalle. Tämä ei vain pienennä kantavaa pinta-alaa, vaan myös luo vakavia jännityksen keskittymispisteitä, jotka nopeuttavat väsymishalkeilua.

6. Riittämätön voitelu

Ilman säännöllistä tunkeutumiskykyisten vaijerien voiteluaineiden käyttöä sisäiset teräslangat kokevat voimakasta kuivakitkaa kuormituksen alaisena, mikä luo voimakasta paikallista lämpöä, mikrohitsausta ja köyden nopeaa hajoamista.

7. Vakavat ja toistuvat iskukuormat

Kuljettimen äkilliset käynnistykset, hätäjarrutusjaksot tai äkilliset materiaalin juuttumiskourut aiheuttavat välittömiä huippujännityksiä. Nämä ohimenevät iskukuormat voivat helposti moninkertaistua todellisen murtolujuuden yliHorisontaalinen painovoiman otto (HGTU)vaijeri.

B. Huoltoinsinöörin paikan päällä oleva tarkistuslista

Tarkastuskohde	Teollisuusstandardit ja tekniset tiedot	Merkitys ja tarkoitus
Kattava määräaikaistarkastus	Yhdistetty visuaalinen ja tuntotarkastus	Keskity katkenneisiin johtoihin, pistekorroosioon ja paikalliseen muodonmuutokseen estääksesi köyden äkillisen katkeamisen
Ulkohalkaisijan menetysmittaus	10 % Todellinen kulumishalkaisijan menetys < 10 %	ISO 4309:n mukaan köysi on vaihdettava välittömästi, jos halkaisija pienenee ≥ 10 %
Pyörän halkaisijan tarkistus	D/d-suhde ≥ 20:1 (suositus 30:1)	Pyörän halkaisijan kasvattaminen voi merkittävästi pidentää vaijerin käyttöikää
Turvallisuustekijän validointi	Turvallisuuskerroin ≥ 5,5	Varmistaa, että vaijerin vahvistettu lujuus täyttää normaalin toiminnan sekä käynnistys- ja sammutusolosuhteet
Vakiovoitelun käyttöönotto	Erittäin tunkeutuva erikoisvaijerirasva	Minimoi sisäistä kitkaa ja tiivistää kosteuden. Voitelu on perushuoltotehtävä
Pyörien ja ohjauskourujen tarkastus	Tarkasta urien kuluminen ja kohdistusvirhe	Urien muodonmuutos (kuten kuluminen V-muotoon) puristaa vaijerin, mikä johtaa kiihtyvään epäkeskiseen kulumiseen
Vastaanottokuljetusten valvonta	Varmista, että ajoradalla ei ole mekaanisia tukoksia	Mekaaninen jumiutuminen pakottaa vaijerin suoraan kestämään useita kertoja suunniteltuun kuormitukseen nähden
Toimintalokien perustaminen	Kirjaa muistiin asennuspäivämäärät, katkenneiden johtojen määrän eteneminen ja vaihtovälit	Antaa tekniselle tiimille valtuudet tunnistaa syklisiä malleja ja toteuttaa ennakoivaa huoltoa

C. Päätelmät ja asiantuntijoiden suositukset

1. Usein vaijerihäiriö sisäänHorisontaalinen painovoiman otto (HGTU)järjestelmät ovat harvoin satunnainen onnettomuus – se on tyypillisesti seurausta väärästä alkuvalinnasta (kuten alimitoista pyörästä ja riittämättömästä turvatekijästä) ja asianmukaisen rutiinihuollon puutteesta.
2. Ammattimainen valmistaja, joka on syvästi erikoistunut suurikapasiteettisiin, raskaisiin kaivoskuljettimiin ja ydinkomponentteihin, Baoding Ruileier Conveyor Equipment Manufacturing Co., Ltd. on omistautunut optimoimaan vastaanottojärjestelmiä maailmanlaajuisille kaivosasiakkaille. Tarjoamme:

· Vastaanottojärjestelmän stressin todentaminen ja väsymyksen arviointi

· Korkea yhteensopivuus valinta ja sovitus

vaijerit ja pyörän komponentit

·Tekninen konsultointi kiristyksen koko elinkaaresta

Laitteen kokoonpano

Jos kuljettimessasi on vaijerin katkeamisongelmia, ota yhteyttäRui Le'erKansainvälinen tekninen palveluryhmä ilmaisesta teknisestä arvioinnista ja räätälöityistä ratkaisuista.
